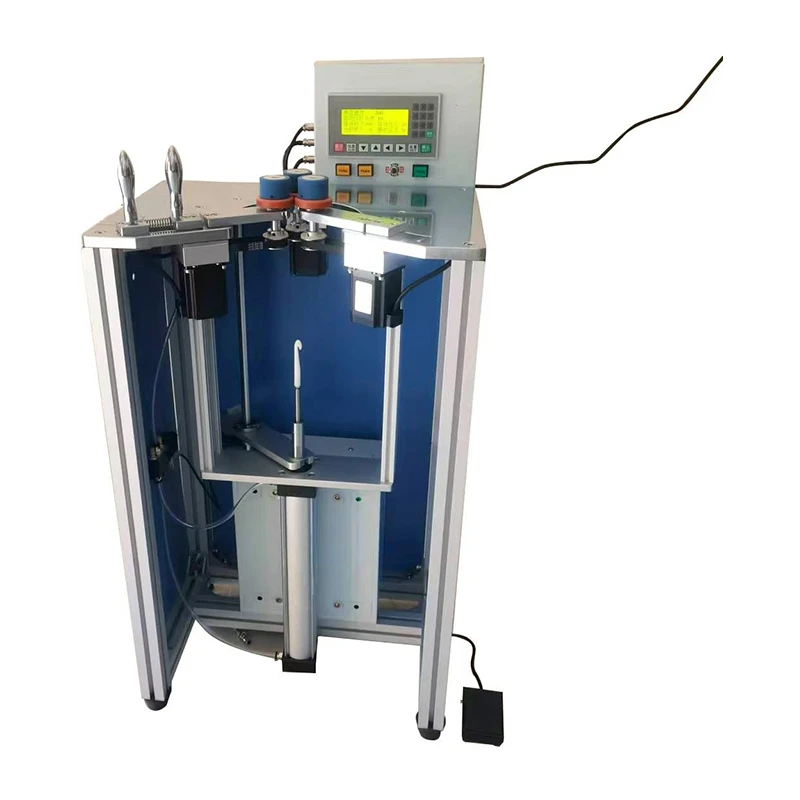

KX-9200C Toroidal viklemaskine af krogtype

Specifikation

Trådstørrelse:	0,15-3,0 mm
Færdig ID:	8 mm
Færdig OD	90 mm
Minimum OD:	20 mm
Færdig højde:	60 mm
Strømforbrug:	200W
Spredningsmotor:	DC,5V stepmotor *3
Trykområde:	0,5~0,7Mpa
Magt:	220V, 50/60Hz
Nettovægt:	45 kg
Dimensioner:	987252 cm

Funktioner

Krog Type Transformer Winding Machine har 4 standard krogstørrelser med specialer tilgængelige.

Luftdrevet med luftkompressor til krogtype transformatorviklingsmaskine.

Hook Type Transformer Winding Machine (aka pull winding) er en nyttig teknik til fremstilling af toroidale produkter, hvor den indre diameter (ID) af toroidalen er for lille til, at en konventionel shuttle eller et magasin kan passere gennem det.

Programmerbar viklingsretning, vikling returnerer område (drejninger eller vinkel) og segmentviklingsvinkel.

Nøjagtig ledningsafstand med programmerbar controller.

En for-afskåret tråd trækkes gennem midten af den toroidale kerne ved hjælp af en krog drevet af en pneumatisk cylinder, og slaglængden kan justeres ved hjælp af magnetiske sensorer.

Fordele

Krog Type Transformer Winding Machine effektivitet er høj. Vikleeffektiviteten kan forbedres væsentligt ved at justere bremsen korrekt, så den matcher den tilsvarende hastighed.

Alle trådkrydsende dele kan sikre, at tråden ikke beskadiges.

Stor alsidighed af dele og nem vedligeholdelse.

Komplette varianter, bred tråddiameter på tværs af domæne, kan bruges i én maskine. Udvekslingslinjen er god. Forskellige typer sliddele kan udskiftes

Anvendelse

Toroidviklingsmaskine er bedst egnet til ringkernespoler, ringkernetransformatorer, ringkernestrømtransformatorer, ringkernespoler, toroidspole, powerinduktorer, UPS-induktorer, konverterinduktorer og tunge toroidale kerne osv.

Praktisk anvendelse

Oplæring af kunden i at betjene viklemaskine:

1. Alle serviceingeniører med 10 års erfaring får en speciel teknologiuddannelse, som kan håndtere forskellige nedbrudsproblemer.

2. Vejled brugeren til at bruge den nøjagtige og hvordan man vedligeholder krogtypen TransformerWinding Machine.
Giv gratis rådgivning om produktionsprocesteknologi af elektroniske produkter.

3. For at garantere den maskine, der bruges normalt, ville vi have undervisning i, hvordan man betjener, bruger og vedligeholder vores produkt ved hjælp af engelsk manual, video, guide online.

Emballage

Emballagemateriale: Karton/trækasse med skum indeni.

1. Generel pakke (Papirkarton eller plastikpose): Til små udstyrede dele til Digital CNC Wire Coil Winding Machine, Pak den med form og pak papir for at garantere ubrudt under transporten.

2. Trækassepakke: Til større skala Digital CNC Wire Coil Winding Machine har vi en speciel dygtig tømrer, som ville lave den rigtige trækasse med nøjagtig tykkelse, tæthed, længde. Pil op ↑markeret på den ydre trækasse. Buffermateriale ville blive lagt i trækassen for at forhindre revner og stød.

Valgfrit tilbehør

INGEN.	Vare/specifikation	Mængde	Enhed
1	Controller	1	Stykke
2	Oprulningsmotor	1	Stykke
3	Spredningsmotor	1	Stykke
4	Optisk fiber sensor	1	Stykke
5	B2-2,0 tommer shuttle	1	Stykke
6	4 tommer og 6 tommer shuttle (baseret på maskinmodel)	1	Stykke
7	Shuttle styrehjul	1	Stykke
8	Armaturhoved	1	Stykke
9	Grønt rundt bælte (kan sende et gratis i orange)	1	M
10	Gear form bælte	1	Bælte

Markedsområde

Vi arbejder tæt sammen med partnere i Sydøstasien, Europa, Amerika, Sydamerika, Australien, New Zealand for at yde lokalt salg, support og serviceassistance til spoleoprulningsmaskiner.

Fabrik

KIOXIA LIGHT RING EQUIPMENT GROUP CO., LTD.

KioXia Light Ring Equipment Group Co., Ltd. blev grundlagt i 2007 og har været en velkendt-fremstilling af viklemaskiner med fremragende ydeevne sammen med tilhørende produktion og teknologi. KIOXIA LIGHT RING leverer yderst omkostningseffektive fremstillingsløsninger til produktion af viklede komponenter af alle typer, såsom transformere, drosler osv.
